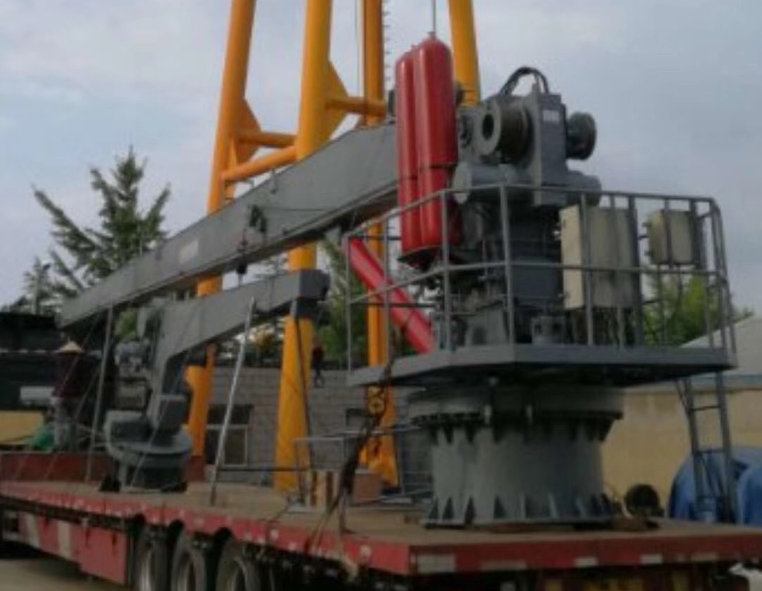

MarinkranOffshorekran är designad speciellt för oljeplattformar, plattformsförsörjningsfartyg, pråm etc. Baserat på designövervägandena av API-2C, kan offshorekranar vara i fungerande skick som inombordslyft, utombordslyft och personallyft.
Marin kran
Marinkranen är designad speciellt för oljeplattform, plattformsförsörjningsfartyg, pråm etc. Baserat på designöverväganden av API-2C, kan marina kranar vara i fungerande skick som inombordslyft, utombordslyft och personallyft.
Kranen kan utrustas med:
Hytt luftkonditioneringssystem
Hängarmsprojektionslampa
Flygplansobstruktionsfyr och projektionslampa för upphängningsarm
Anti-explosion
Konstant spänningssystem
Elektromotor eller dieseldrift
Pekskärmsfunktion
Sjöstatsvalsfunktion
Hängd man funktion
Certifikat från CCS, DNV, ABS, GL, LR, BV, RINA, NK, KR och andra klassificeringssällskap
Huvudspecifikation:
|
Modell |
Offshore lyftlast×radie(t×m) |
Inbyggd lyftlast×radie(t×m) |
Lyftlast×hastighet(t×m.min) |
Visningsbelastning×radie(t×m/min) |
Luffing tid(er) |
Svänghastighet (m/min) |
Drivkraft (kw) |
|
HO5-15P |
5×15 |
5×15 |
5×30 |
- |
CL:70 |
0.8 |
75 |
|
HO15-10(8,5-18)P |
15×10 8,5×18 |
15×10 8,5×18
|
15×20 |
3×20×30 |
CL:130 |
1 |
160 |
|
HO25-35P |
25×35 |
25×35 |
25×20 |
- |
CL:130 |
0.5 |
315 |
|
HO15-15P |
15×15 |
15×15 |
15×18 3×26 |
- |
RL:100 |
1.5 |
110 |
|
HO16-25P |
16×25 |
16×25 |
16×18 |
- |
RL:100 |
1 |
200 |
|
HO20-16(5-30,5)P |
20×16 5×30,5 |
20×22 7,5×30,5
|
20×10 1×13 |
5×32×30 |
RL:160 |
1 |
224 |
|
HO30-12(11-30,5) |
30×12 11×30,5 |
30×17 15,5×30,5
|
30×30 |
5×32×70 |
RL:130 |
1 |
315 |
|
HO20-16(5-30,5)P |
20×16 5×30,5 |
20×22 7,5×30,5
|
20×10 1×13 |
5×32×30 |
RL:160 |
1 |
224 |
|
HO30-12(11-30,5)P |
30×12 11×33,5 |
30×17 15,5×33,5
|
30×30 |
5×32×70 |
RL:130 |
1 |
315 |
|
HO40-102(11-36,5)P |
40×10 11×36,5 |
40×14 15,5×36,5
|
40×30 |
5×38×70 |
RL:130 |
0.8 |
400 |
|
HO50-15(15-33,5)P |
50×15 15×33,5 |
50×15 15×33,5
|
50×18 |
10×36×60 |
RL:130 |
0.8 |
350 |
|
HO70-15(30-45)P |
70×15 30×45 |
70×21 40×45
|
70×18 |
20×48×67 |
RL:180 |
0.85 |
650 |
|
HO80-10(12-45)P |
80×10/12×45(n=4) 40×23/14×45(n=2) |
80×10/12×45(n=4) 40×23/14×45(n=2)
|
80×9(n=4) 40×18(n=2) |
5×47,5×90 |
RL:150 |
0.6 |
336 |
|
Notera: 1. Drivspänningen: 380V/50Hz ac/3 Ph eller 440V/60Hz ac/3 Ph eller dieselmotor. 2. Parametertabellen är endast för referens, specifikationer användarkrav kan utformas. 3. Luffing av RL-stålrep, CL-oljecylinderluffing. |
Modelll förklara: HO5-15P 1. HO-hydraulisk offshorekran 2. 5-SWL 3,15-Max. arbetsradie 4. P-Offshore piedestalkran |
||||||
