Universal Fairlead Chain WheelUniversal Fairlead Chain Wheel: lina för att styra kabeln genom och ändra riktning eller begränsa dess exportposition, och minska friktionen mellan kabeln och skrovet, huvudrulleledare , kloss Rollerledare , rullstyrningskabelenhet av öppen typ, 360° vridbar ledning och så vidare.
Universal Fairlead Chain Wheel
Universal Fairlead Chain Wheel: fairlead för att styra kabeln genom och ändra riktning eller begränsa dess exportposition, och minska friktionen mellan kabeln och skrovet, huvudrulle fairlead, cleat Roller fairlead, öppen typ av rullstyrningskabelenhet, 360° svängbar fairlead och så vidare.

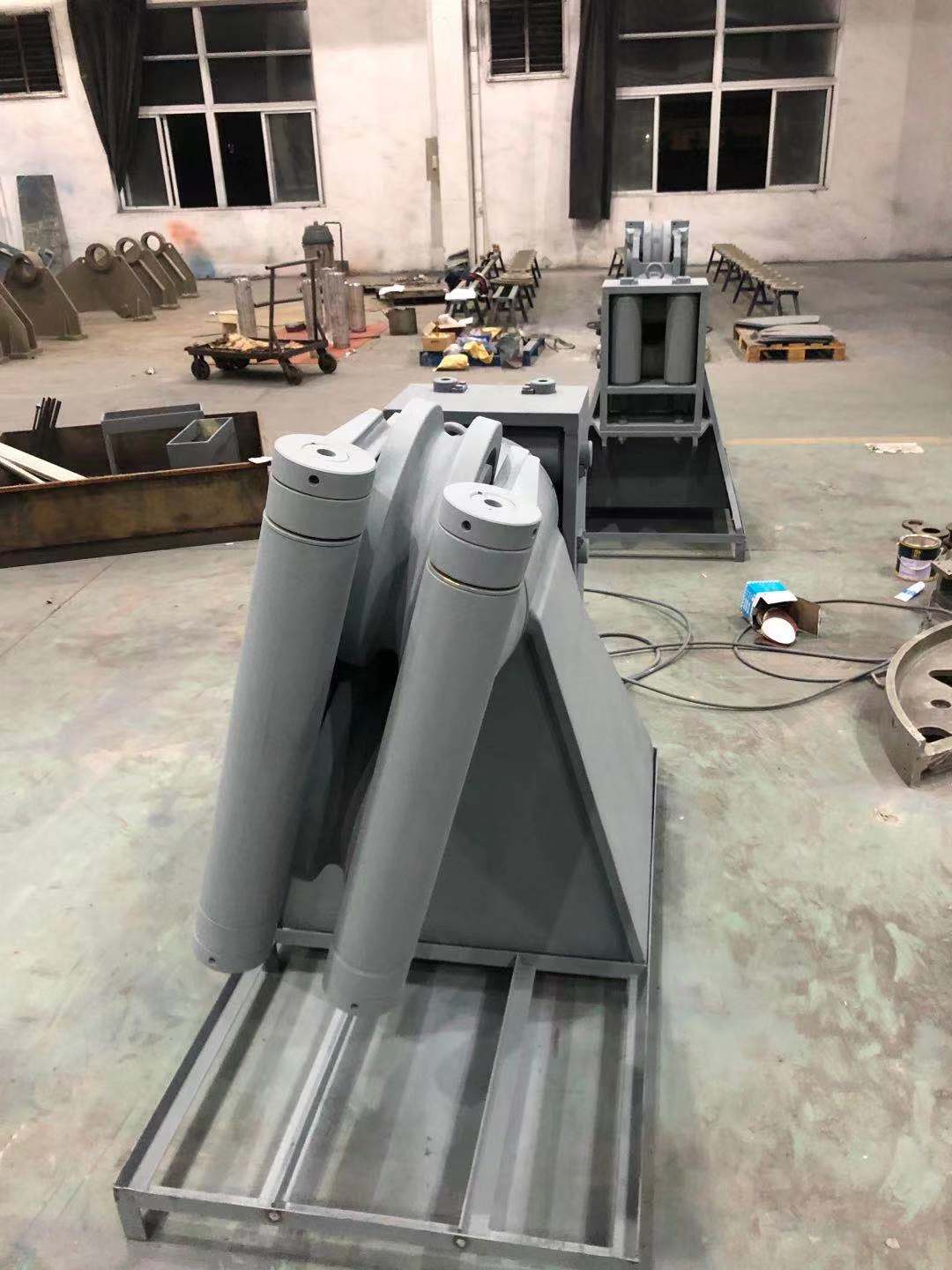

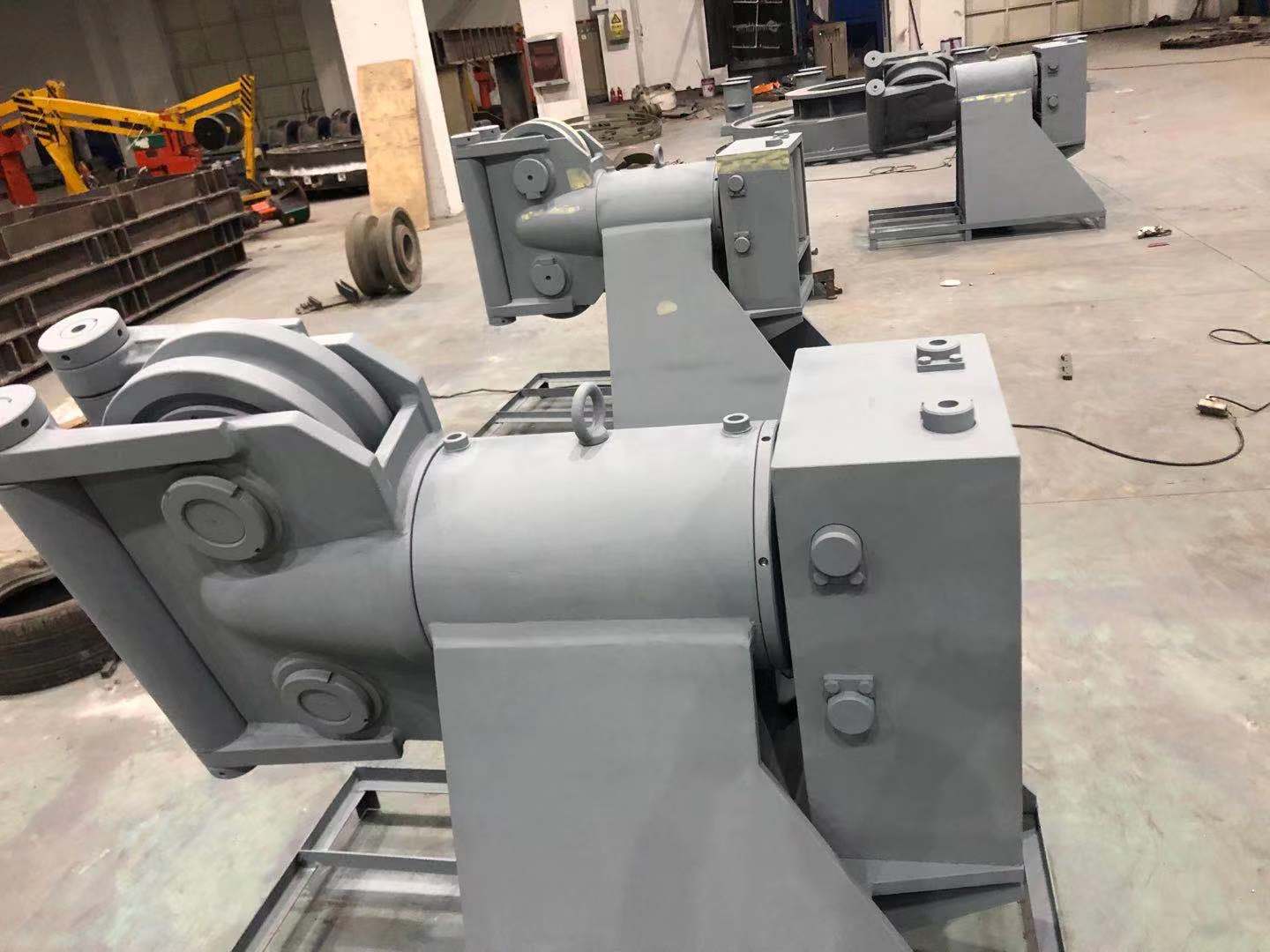

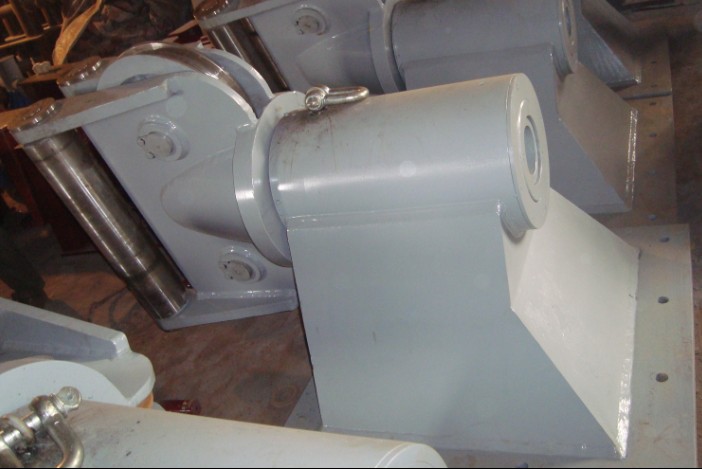

Universal Fairlead Chain Wheel, inklusive fäste, huvudcylinder och kabelstyrningsorganen för nämnda huvudcylinder för att vara fritt roterbara kring sin centrala axel, placerad på konsolen sätt, den rörformiga huvudkroppen försedd med ett genomgående hål längs sin centrala axel; guidekabel anordning inkluderar två yttre plywood och skära två parallella uppsättningar av remskivor intill plywood, plywood fixerad vertikalt placerad i den främre ytan av huvudcylindern; använder huvudcylinder och hjul så integrerad design, kompakt struktur, litet utrymme, lätt kan appliceras på små fartyg; Samtidigt kan cylinderhuvudets kabelstyrning fritt rotera runt huvudaxeln, så fairleads hög flexibilitet för att möta behoven hos olika orienteringar av kabelguiden, vilket avsevärt förbättrar fairlead-hastigheten, vilket sparar mycket utrustning och arbetsresurser; plywood främre hölje, så att kabeln jämnare, undviker kanten av stål för kabelfriktionsskador.
|
Figur nr. |
Blyskiva Art.nr. |
Skiva Diamerter (in.) |
Standard varje (ibs) |
Vikt styck (ibs) |
Mått (in.) |
|||
|
A |
B |
C |
D |
|||||
|
461-18 |
239753 |
18 |
7/8 |
500 |
12.00 |
20.00 |
11.00 |
1.50 |
|
461-24 |
131574 |
24 |
1-1/4 |
500 |
15.00 |
26.00 |
14.00 |
1.50 |
|
461-26 |
238120 |
26 |
1-1/2 |
660 |
16.00 |
28.00 |
15.00 |
1.50 |
|
461-36 |
148389 |
36 |
1-5/8 |
850 |
20.00 |
36.00 |
19.50 |
2.00 |
|
461-40 |
136285 |
40 |
2 |
2006 |
23.00 |
42.00 |
22.50 |
2.00 |
|
461-42 |
130753 |
42 |
2-1/2 |
4000 |
28.00 |
52.00 |
25.50 |
2.50 |
|
463-26 |
4440359 |
26 |
1 |
988 |
33.00 |
33.00 |
3.75 |
1.50 |
|
463-30 |
1404377 |
30 |
1-1/4 |
1225 |
37.00 |
37.00 |
3.50 |
1.50 |
|
463-36 |
146522 |
36 |
1-1/2 |
1900 |
43.00 |
43.00 |
3.50 |
1.50 |
|
463-42 |
1406525 |
42 |
1-3/4 |
2975 |
50.00 |
50.00 |
4.38 |
2.00 |
|
463-48 |
131583 |
48 |
2 |
3600 |
55.00 |
55.00 |
4.63 |
2.00 |
|
463-60 |
123164 |
60 |
2-1/2 |
6400 |
68.00 |
68.00 |
5.75 |
2.00 |
